 제품정보 > 인버터 SEAM 자동 용접 장비 |
 |

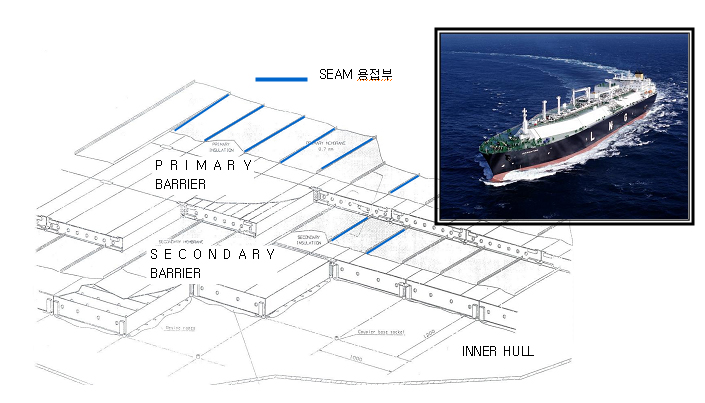

| MEMBRANE 96-2 LNG 운반선 TANK 건조시 STRAKE 부재의 SEAM 용접에 적용되는 장비 |
 |
 |
- 기존의 SCR제어 방식에 비해 INVERTER CONTROL 제어 방식을 채택하여 우수한 용접 품질 보장
- WELDING CYCLE TIME 조정이 가능하여 용접속도를 기존보다 20% 이상 고속 용접이 가능함
- 기존 방식에 비해 무게가 20% 가량 가벼워 작업성 우수함
- 냉각용 CHILLER를 장착하여 냉각 능력이 우수함 |
 |
| NO |
항목 |
사양 |
비고 |
| 1 |
적용 용접기법 |
RESISTANCE SEAM 용접 |
 |
| 2 |
적용 용접부 형상 |
겹치기 용접, 0.7+0.5+0.7 INVAR STEEL |
| 3 |
장비 주행 방식 |
DRIVE WHEEL 웜기어 연동 |
| 4 |
용접 속도 |
약 2,000 MM/MIN |
| 5 |
입력전원 |
AC 440V, 3상, 25A |
| 6 |
TRANSFORMER |
DC INVERTER TYPE, 440V, 120 KVA |
| 7 |
WELD TIMER |
DC INVERTER TYPE, 3-20KA, 1 K㎐ |
| 8 |
구성 |
MOBILE CONTROL BOX + 리모콘
+ SEAM WELDING CARRIAGE
+ 케이블 & 호스 |
|
 |

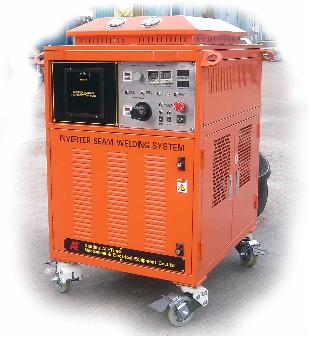

| MOBILE CONTROL BOX |

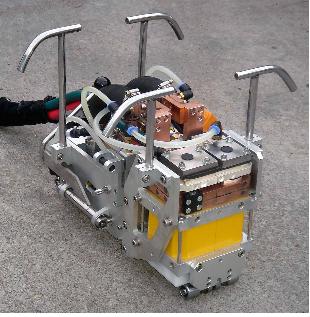

SEAM WELDING CARRIAGE |
 |
 |
|
 |
| 구분 |
항목 |
사양 |
비고 |
| CARRIAGE |
주행 모터 |
AIR MOTOR, 2HM5550 |
|
| 구동 방식 |
웜 기어 + 벨트 + 에어 모터 구동 |
|
| 주행 속도 |
최대 2,500 MM/MIN
|
|
| TRANSFORMER |
DC INVERTER, 120KVA,무게-16KG
연속 사용 전류 - 6.2 KA |
|
| 무게 |
약 43 KG |
|
MOBILE CONTROL
CARRIAGE |
입력 전압 |
AC 440V, 3PHASE, 25A |
|
| WELD TIMER |
DC INVERTER, 1HZ, 3-20KA |
|
| 냉각 장치 |
RADIATOR FAN 냉각 + CHILLER 내장 |
이중 냉각 |
| 냉각수 탱크 용량 |
70 LITERS |
|
| WATER PUMP |
GRUNDFOS CH2-50, AC220V, Ø3 |
|
| 조정 장치 |
CLAMP AIR 압력, MOTOR AIR 압력,
CHILLER 동작 온도 설정 |
|
| ERROR 출력 |
CLAMP AIR 압력 LOW, MOTOR AIR 압력 LOW,
WATER FLOW LOW, TIMER ERROR |
부저 알림 |
| 표시계 |
냉각수 유량, 입력전압, 입력전류,
동작램프 (파워, 칠러, 펌프)
입력 에어 압력, 냉각 펌프 압력 |
|
| 기타 |
비상정지 스위치 |
|
| 무게 |
약 200 KG |
|
| CABLE & HOSES |
50M |
|
|
|
